在化工生产过程中，流量是一个很重要的参数，为了对生产过程有效的操作和控制，需要监测各种流体的流量，流量参数也是物料总量、能源管理、经济核算的重要依据。

流量指单位时间内流体流经管道或设备某处横截面的数量，包含气体、液体或固体颗粒等，也称为瞬时流量。大多数流量计都同时具备测量瞬时流量和计算流体总量的功能。今天给大家简单介绍几款生产中常见的流量计。

第一种差压式流量计又叫节流式流量计。差压式流量计通常由节流装置，取压装置，差压转换仪表组成。在充满流体的管道内部安装节流装置，流体在截流处形成局部收缩，使流速增大，出口压力降低，节流件前后压力变化，压力通过取压装置检出，压力差和流量之间有直接关系，通过解析得到流量参数。

差压式流量计优点：

差压式流量计结构简单，适用范围广，稳定耐用，价格便宜，但在使用中压力损失较大，测量精度一般，安装时流速情况会影响流量计性能，所以前段用来稳定流体的直管段要求较长。

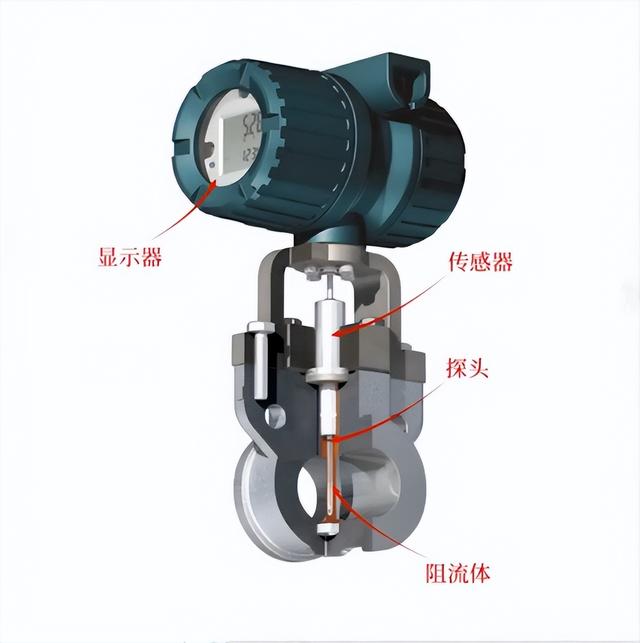

第二种，涡街式流量计，在流体中设置阻流体，使阻流体两侧交替的产生有规则的旋涡，这种旋涡称为卡门涡街。在固定的阻流体下，卡门涡街获得频率与流速有直接关系，用传感器测出漩涡的震动频率，通过仪表解析得出流速和流量。

涡街式流量计优点：

涡街式流量计结构简单，牢固耐用，精确度较高，压损小，相比差压型的节流装置，很少产生泄漏、堵塞等情况。涡街式流量计对管道机械振动较敏感，不宜用于震动和流量不稳的场所，当流速过低和介质杂质过多，也会影响流量计的准确性。

第三种电磁式流量计电磁式流量计基于电磁感应原理，在测量管中施加垂直于流体方向的磁场，流体流动作切割磁力线运动产生感应电势，感应电势油管壁上安装的一对检测电极检出。电动势大小与流量成正比关系，通过仪表解析获得流量参数。

电磁式流量计优点：

电磁式流量计，管道直通，无阻塞，几乎无压损，流量测量范围大，精度高，适应环境广，可测各种脉冲流，多向流高腐蚀、高粘度介质。但不能用于测量电导率很低的液体或气体，受检测电极材质影响，可承受温度和压力较小。

第四种，超声波流量计。超声波流量计是基于超声波在流体中传播的速度为原理而设计。超声波脉冲信号在上下游两侧传感期间来回传播，每次发送和接受信号由于顺流和逆流的传播速度不同产生时间差，根据时差与流速的直接关系解析得出流量参数。

超声波流量计优点：

超声波流量计可以制成非接触型和便携式，对于移动测量工作非常方便。一套设备适应多种管径，价格基本上与管径无关。仪表不与流体接触，无压损，高压腐蚀对仪表不构成影响，精确度较好，但遇管内壁机构较多或腐蚀严重会影响测量准确度。这种时差法超声流量计只能用于清洁液体和气体，悬浮颗粒和气泡超过某一范围则不能使用。对于这类杂质含量较多的流体，我们会选用另一种以监测流体内部杂质速为原理的多普勒超声波流量计。

第五种转子流量计也称浮子流量计，再由下向上扩大的垂直椎管中，圆锥形福字在椎管内随流体自由地上下移动，浮子本身会经过流速带动旋转产生角动量保持平衡。浮子的重力是由流体动力承受，在流速和浮力作用下与浮子重力达到平衡，通过磁耦合传到刻度盘显示流量。转子流量计结构简单。一般为垂直安装，在工业上常见，各方面平均，能适用于小管径河的流速，但不能测量有较多杂质的介质，易堵塞。

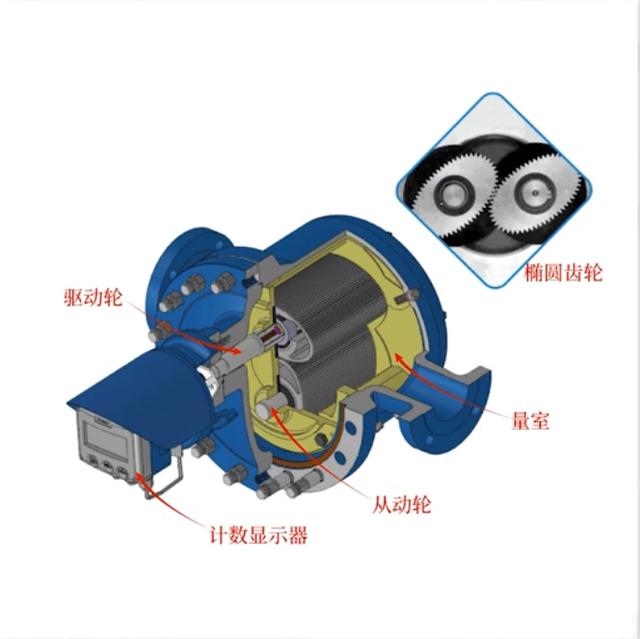

第六种，容积式流量计。容积式流量计又称定排量流量计，属于流量仪表中精度最高的一类。它利用容积元件把流体分割成单个固定体积，并连续不断的测量，根据测量充满和排放该体积的次数来测量流体体积总量。容积式流量计按其测量容积原件来分类，种类较多，较常用的有椭圆齿轮。一轮齿轮刮板是总体来说容积式流量计，最大的特点就是精度高，一般用于需要精确计量的场合，但是其体积偏大，比较笨重，一般用于中小口径。为保证容积精确度，避免热胀冷缩，不适用于温度过高或过低场合。对流体洁净程度要求较高，有一定的压力损失，在测量过程中可能会引起流体脉动，噪声较大，甚至产生振动。

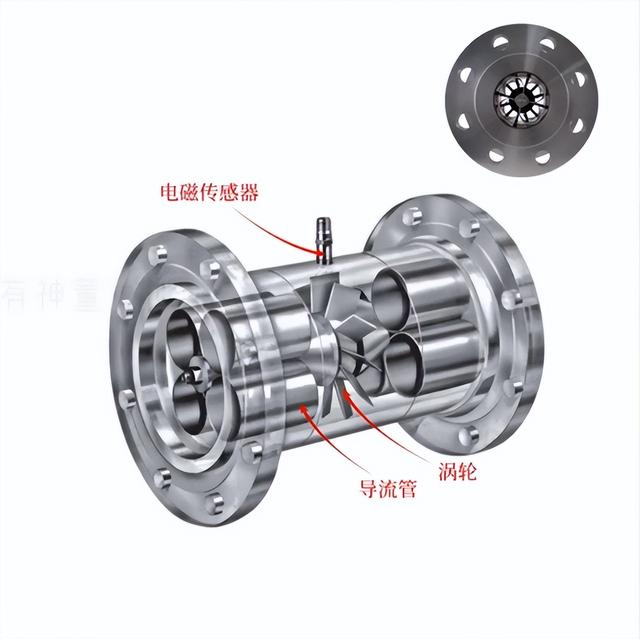

第七种，涡轮式流量计。被测流体经过流量计时，在流体作用下，蜗轮受力旋转，转速与平均流速成正比，涡轮的旋转被感应探头转换成周期性脉冲信号，仪表解析得到流量参数。涡轮式流量计属于精度最高的流量计之一，重复性好，可耐高压，但其对介质的清洁度、黏度等有一定要求，流体平稳程度要求较高，高精度的持续性偏低，需定期校准。

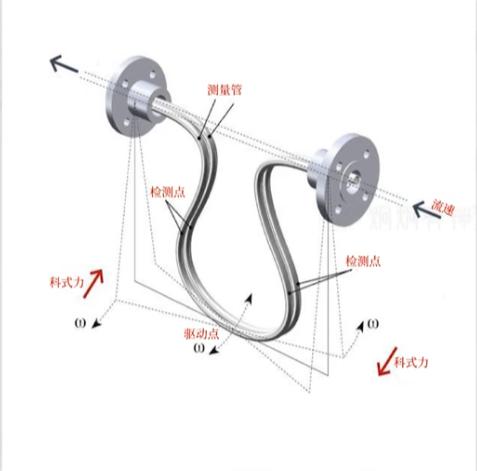

第八种科氏力流量计是运用流体沿振动管流动时会产生导致振动管弯曲的科里奥利现象为原理，以质量流量测量为目的的质量流量计。是对旋转体系中进行直线运动的质点由于惯性产生偏移的一种描述。是一种复杂离心力科氏力流量计底部有一个驱动点，驱动振动管不停摆动，当无流量时，两个测量点频率一致，当流速加大，两个测量点受到的科氏力使振动管发生扭曲，从而造成了两个测量点的频率变化。流速与其有直接关系，仪表解析得出流量参数。科氏力流量计可直接测量流体的质量，流量与流体介质的物性无关，有很高的测量精确度，其适应性广，流速对其无影响，但其对外界振动干扰较为敏感，压力损失偏大，需清洁流体，而且价格昂贵。最后两张图综合一下，供大家选型。

以上就是这期文章的全部内容工作经验仅供参考。
