流体的流量和其密度是成开方关系或是正比关系的,而绝大多数流体的密度会随工况条件的变化而变化,测出来的流量数据不能反应真实工作状态下的实际流量,所以需要对流体的流量进行温度、压力补偿,以得到相对准确的测量值。因此,大多数流量积算仪或者流量计会带有补偿功能,今天我们主要来看看以WPR32FC为例的流量积算记录仪的温压补偿功能是怎么操作设置的。

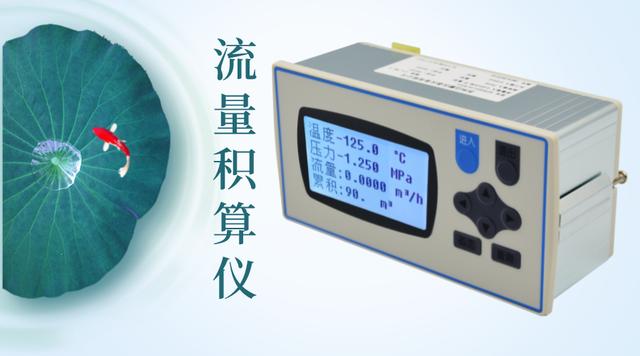

首先,我们按照接线图接好电源和输入的信号线,开机后展示的是常规的画面,分别显示了温度、压力、瞬时流量和累积流量。
我们今天要模拟的客户现场的参数如下:涡街流量传感器,信号类型是4-20mA,流量上限是100m3/h,温度输入信号是PT100,压力输入信号是4-20mA,对应的压力量程是0-5MPa。
下面看下具体的操作设置:按“进入”后按提示输入密码,这样的话我们就可以设置和修改里面全部的参数,如流量、修正、变送、累积、通讯、记录、报警等。
我们今天要演示的是在“流量”参数里面,点击进入后先选择流量传感器设置-涡街,即现在模拟的就是涡街流量传感器;下面是信号类型设置,里面有很多信号类型,我们选择4-20mA,选择好之后退出;流量系数只针对于脉冲输入,所以这个我们可以跳过;设计流量上限,我们现在模拟的是100m3/h上限,设置完成后退出;介质与补偿点击进入,我们现在模拟的是测量水的流量所以我们可以在里面选择“水温度补偿”,完成后退出;实测流量单位和量纲转换单位都设置为m3/h;继续看温度输入信号,PT100、CU100等有多种信号可以选择,我们一定要选择正确的输入信号类型,我们今天模拟的是PT100,那就选择它;然后是压力输入信号设置4-20mA,压力小数点是3位小数,压力单位选择MPa。
压力上限,我们模拟的情况是0-5MPa,那么设置压力上限为5.000 MPa,压力下限是0。标况温度有0℃和20℃可以选择,一般选择20℃,

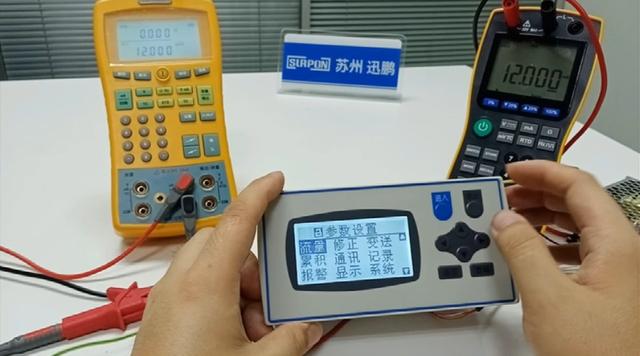

基本设置全部完成,退出即可。下面我们借助信号发生器和多功能过程校验仪来测试下,将两台测试仪和流量积算仪连接好。

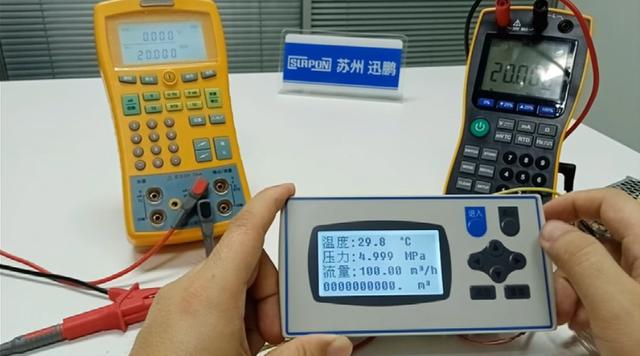

两台测试仪中一个给的是压力信号,另一个给到的是流量信号。流量信号加到20 mA也就是满量程,流量的话会到100 m3/h;压力也给满量程20 mA,显示4.999 MPa,显示的数值是没问题的,符合我们的预期。屏幕最下面显示的是累积的流量值,想要清零的话,可以按进入→输入密码→进入“累积”→开启“清零许可”,然后退出,这时在当前界面上长按↑键即可将累积流量清零了。
流量积算仪界面上有个“画面”键,按一下之后画面就可以切换到详细信息参数啦!以上就是流量积算仪WPR32FC的温压补偿操作,不同流量仪表的设置方法会存在差异,建议大家在设置前可咨询相关技术指导或者细读下说明书哦!
