8086的中断由中断控制器芯片8259A控制，其内部结构如下图：

中断程序的作用，plc中断程序的作用？

图1

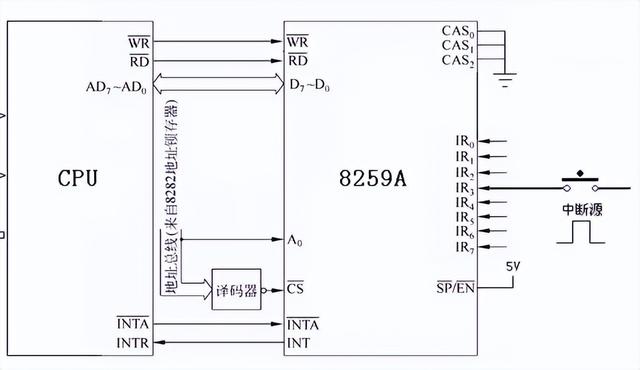

CPU与8259的连接如下图：

中断程序的作用，plc中断程序的作用？

图2

要特别注意，8259由引脚INT向CPU发出中断请求，CPU则通过INTA引脚响应这个请求。

下面是一个中断程序，这个程序是显示10遍字符串‘A 8259A Interrupt’：

中断程序的作用，plc中断程序的作用？

图3

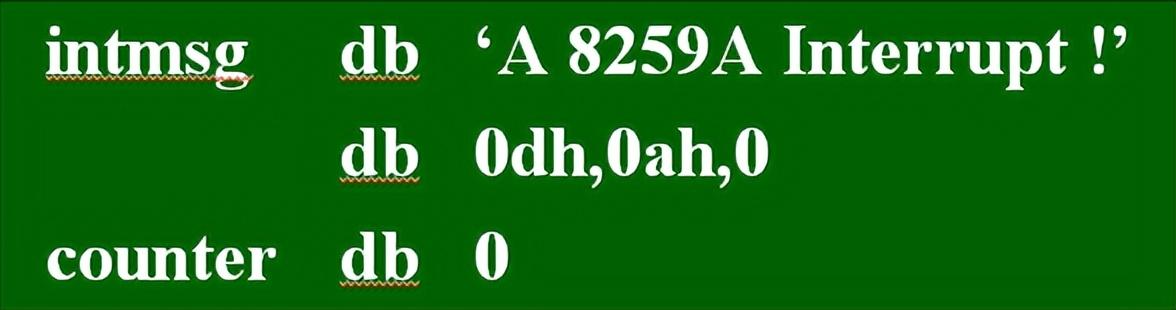

上图是定义字符串

中断程序的作用，plc中断程序的作用？

图4

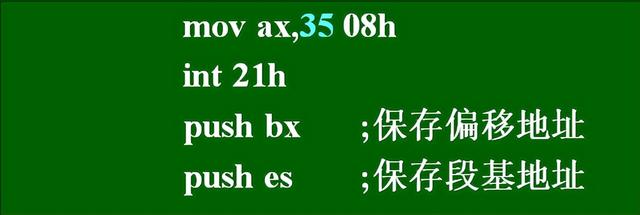

上图是保存原中断向量表中的8号中断源的地址，调用了INT 21H的35H号功能。

中断程序的作用，plc中断程序的作用？

图5

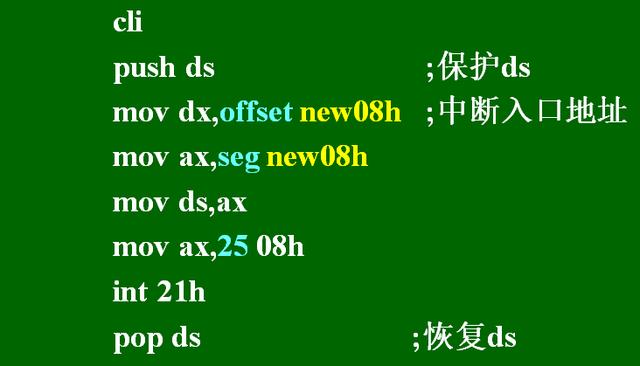

上图是将自己编写的中断程序new08的入口地址放入中断向量表类型8的存储单元中，调用了INT 21H的25H号功能。

中断程序的作用，plc中断程序的作用？

图6

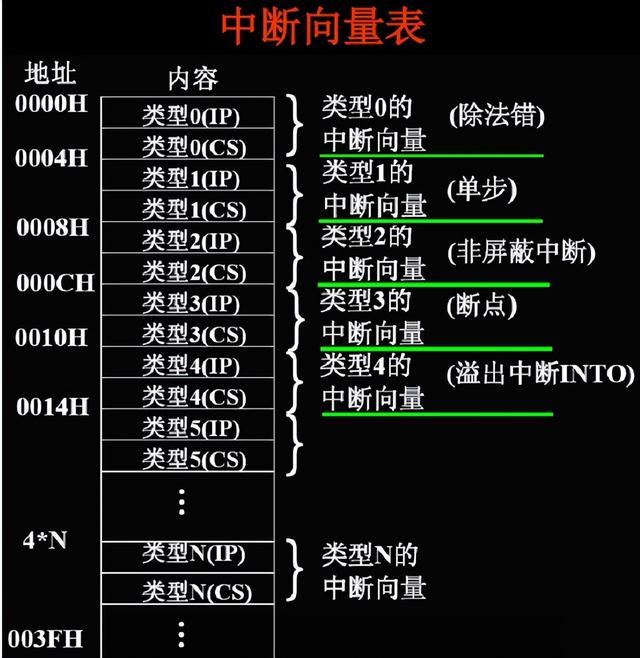

由于上图的中断向量表是系统设定的，只能临时更改，所以要把类型8中断的向量地址保存下来。

中断程序的作用，plc中断程序的作用？

图7

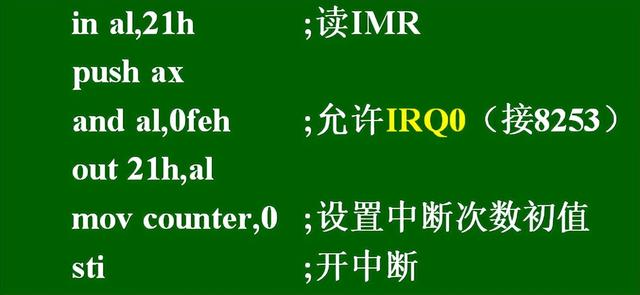

注意图1和图2中8259有8个中断采集引脚IR0-IR8，但在某个具体的程序中，不一定要全部用到，所以可以通过中断屏蔽寄存器IMR设定哪些引脚生效。上图是保证IR0引脚有效，用于接收定时器8253的中断请求。

中断程序的作用，plc中断程序的作用？

图8

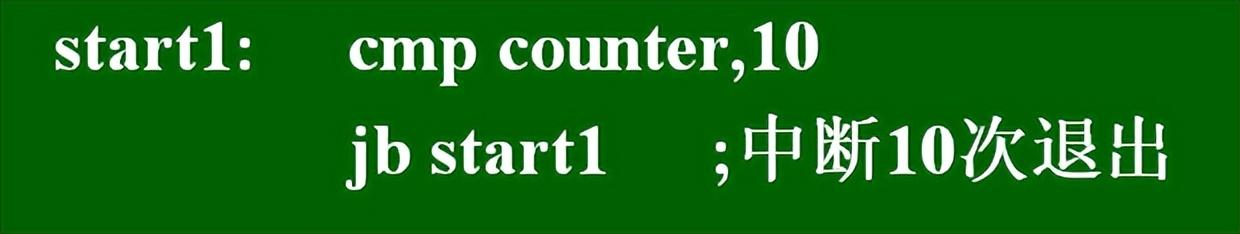

主程序运行到这里以后，就在这里循环等待中断程序的中断请求。

中断程序的作用，plc中断程序的作用？

从上图开始进入中断程序。

中断程序的作用，plc中断程序的作用？

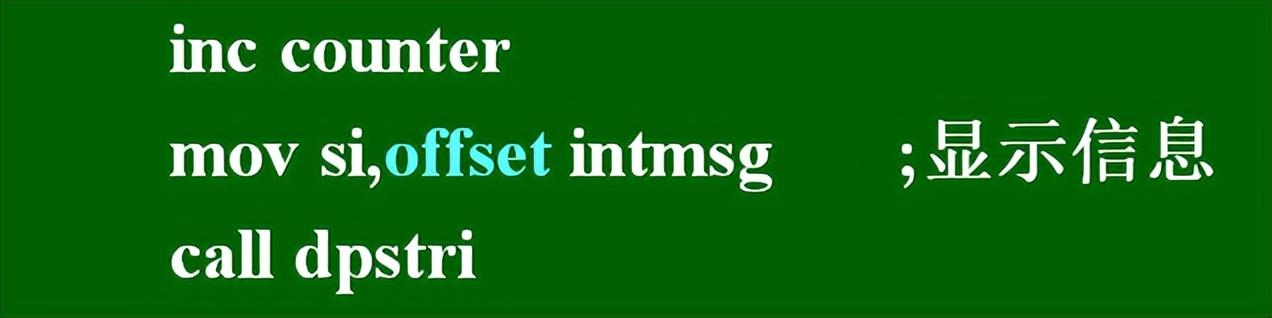

注意counter是中断程序和主程序进行交流的变量。

中断程序的作用，plc中断程序的作用？

中断程序的作用，plc中断程序的作用？

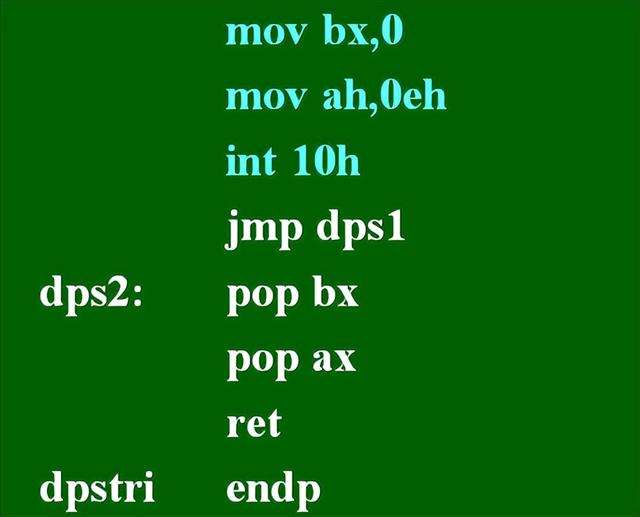

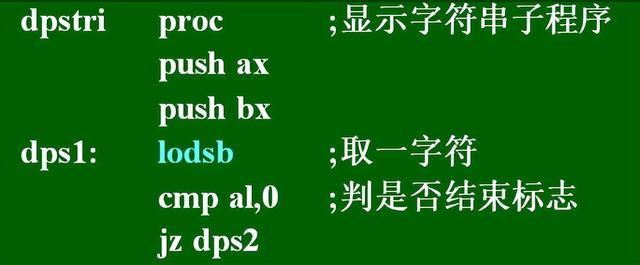

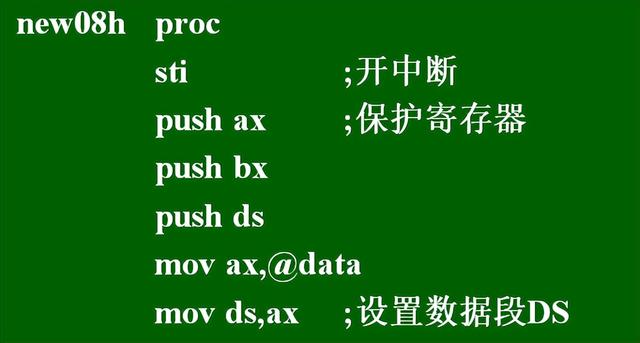

上面两个图是从字符串‘A 8259A Interrupt’逐个取出字符，并调用int10h进行显示，其中的BX表示字符显示的位置和颜色，AH是INT10h的功能号。

中断程序的作用，plc中断程序的作用？

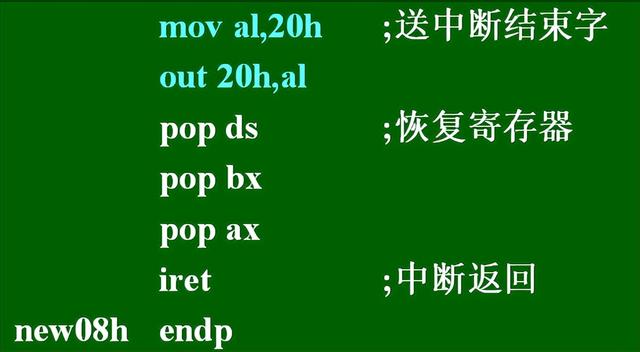

中断程序每调用一次，就显示一次字符串，每次运行完以后都要恢复图3中保存的原中断向量表中的8号中断源的地址。

中断程序的作用，plc中断程序的作用？

最后要恢复图4中保存的原中断类型8在向量表中的地址和图7中保存的原中断屏蔽寄存器IMR中的内容。

上面程序这个编程思路可以概括如下：

1：开始编写程序的时候，我们要有图2的大概印象，即8259和8086是通过中断引脚INT和INTR连接的，我们编写的这个程序，是要响应8259通过INT引脚向CPU发出的中断请求的，这个中断请求可以是一个5V的高电平。

2：8259每隔一段时间（比如1秒钟）才发出一次请求。

3：8086响应一次中断请求就执行一次中断程序new08。

4：由于8259A1秒钟才发出一次请求，而CPU执行指令的时间则非常快（纳秒级），那么，CPU多余的时间怎么办呢？因此，主程序中必须有一个循环等待指定（图8），也就是说，当CPU响应一次中断即执行完一次中断程序以后，多余的时间就执行循环指令，等待下一次中断请求的到来。

5：必须把主程序和中断程序区分开来，主程序肯定会被CPU执行，中断程序则只有当INT引脚出现8259的中断请求以后才会被执行。
