单片机介绍

单片机：在一片集成电路芯片上集成微处理器（CPU）、存储器（ROM和RAM）、I/O接口、定时器、中断系统等电路，从而构成了单芯片微型计算机，也就是单片机（single chip Microcomputer）也叫微控制器（MCU）。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

单片机的性能与计算机相比计算机要高出非常多。正是因为早期的电脑为了性能丰富导致体积大、造价昂贵，人们只需要它的部分功能，就把主要的一些器件拿出来组成了新的物品就是单片机。

所以单片机的优点就是体积小、结构简单、而且成本很低。

单片机的工作流程就是通过对信息源的采集（主要通过传感器），然后通过CPU电路处理后去控制硬件去实施（例如电磁阀、LED数码管、继电器等）。

单片机在工业生产中和生活中得到广泛的应用。就以洗衣机为例，半自动洗衣机之所以能进化成全自动洗衣机就是得益于单片机的发展。

STC89C52单片机是51系列中的一款（因为51是一款标杆性产品，后面出现了很多按照51内核仿制的芯片，它们有一个统称51系列）。

8位数的CPU处理器；随机存储器RAM为512字节该存储器只是暂时性的断电数据会消失；只读存储器ROM为8K（Flash）像硬盘一样属于长期存储器用来存储程序。

工作频率12MHz（因为我们这款开发板的晶振是12M的）

单片机引脚图

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

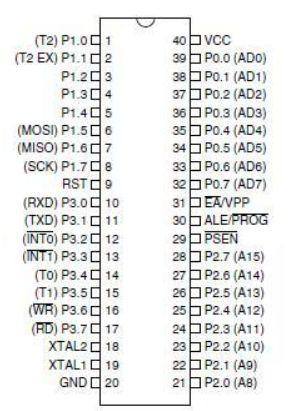

???上图就是我们STC98C52芯片的引脚示意图

VCC是正电源接入的引脚。GND是地线。IO口是P0,P1,P2,P3这些。

XTAL的这两个引脚是用来接晶振电路的，代码驱动运行由它来提供。RST是复位。??

?

单片机最小系统

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

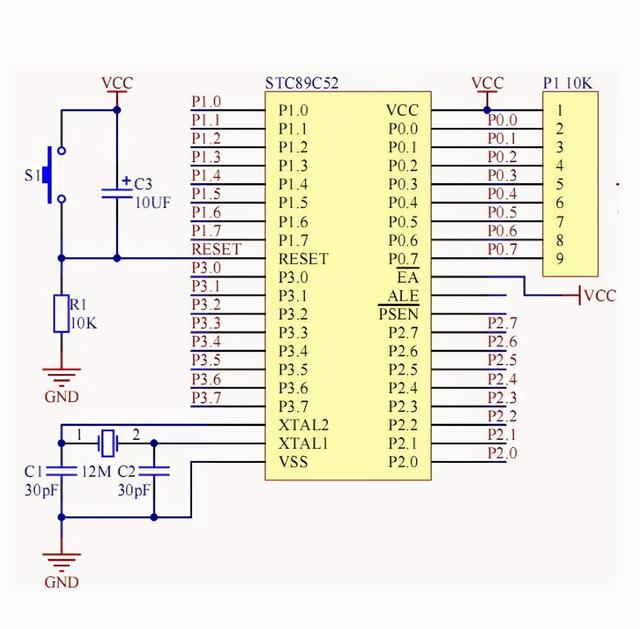

这是STC89C52单片机最小的一个系统，它是由一个电源，一个数码管，一个复位电路，一个晶振电路所组成。这个时候我们的单片机就可以工作了。

STC89C52是一个需要（VCC）5V电压的就能运行的芯片。P1是一个负载数码管（用来显示单片机工作）

XTAL1和XTAL2接的就是晶振电路.1和2中间的这个小方块就是我们的晶振元件，C1和C2就是起振电容。绝大多数的晶振电路的组成都是一样的，如果多一个电阻那是为了电路更加的稳定。

晶振在电路中是不可或缺的。以这个电路图为例，假如我们烧录的程序是数码管显示1到9，如果缺少晶振电路数码管就会一直显示1，其他数字不能显示。有了晶振通过振动传送信息单片机才会执行其他的动作。

上图所示的S1部分我们称之为复位电路。

其工作原理就是当电路导通时，C3电容开始充电，此时电容相当于短路状态是直接导通的，RESET接入电源它相当于收到一个高电平信号，我们的芯片时高电平复位的，所以芯片就会复位；当电容充满电的时候是相当于断开的，RESET通过电阻接地相当于接受低电平。

S1是一个开关它的作用是不重启的情况下让电路产生高电平，S1闭合时起到的作用是短路电容，电容短路属于放电状态，再断开S1电容就重新进入到充电状态。

开发板的介绍

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

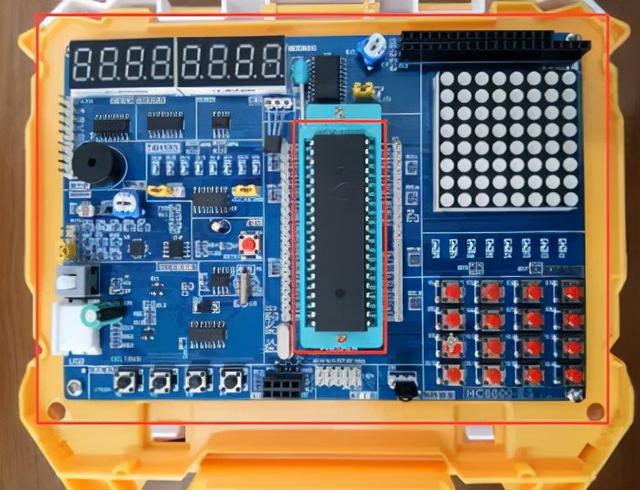

我们中间这个单片机是可以取下来的，在蓝色杆子向上拨的时候座子松开芯片就可以取下来。

装上的时候注意不要装反，一个是可以通过引脚定义VCC来定位；另一个是通过单片机有一个半月形的缺口来定位。烧录程序或者运行时，蓝色杆子必须向下固定住单片机。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

这部分是LED电路，最常见的就是通过单片机控制LED的亮灭。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

独立按键

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

矩阵按键。按键的作用由我们程序来定义

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

无线模块：做无线设备的控制。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

红外接头（可以做一些遥控类的项目），自己也可以做一些带遥控的家电的万能遥控器。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

USB口主要是用来下载程序使用的。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

DS1302时钟芯片，可以做闹钟之类的项目

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

复位电路

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

AD/DA模数转换器，模拟量到数字量的转变。我们的单片机是数字的。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

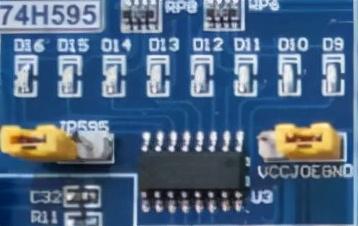

74H595是扩展的IO口（备用IO口）

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

步进电机芯片，控制得比较精确。空调的吹风角度就是由它控制

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

138译码器，驱动数码管

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

超声波蜂鸣器。通过外部超声波模块输入到单片机进行处理。蜂鸣器来表达处理的结果。

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

温度传感器

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

液晶显示

1单片机4×4矩阵键盘程序汇编语言，51单片机4×4矩阵键盘程序汇编语言leil？"

点阵屏（显示字，符号等）火车站显示车次时用的就是这个
